- Instructor: Croitoru Gabriel
Categories: Prototipare şi testare

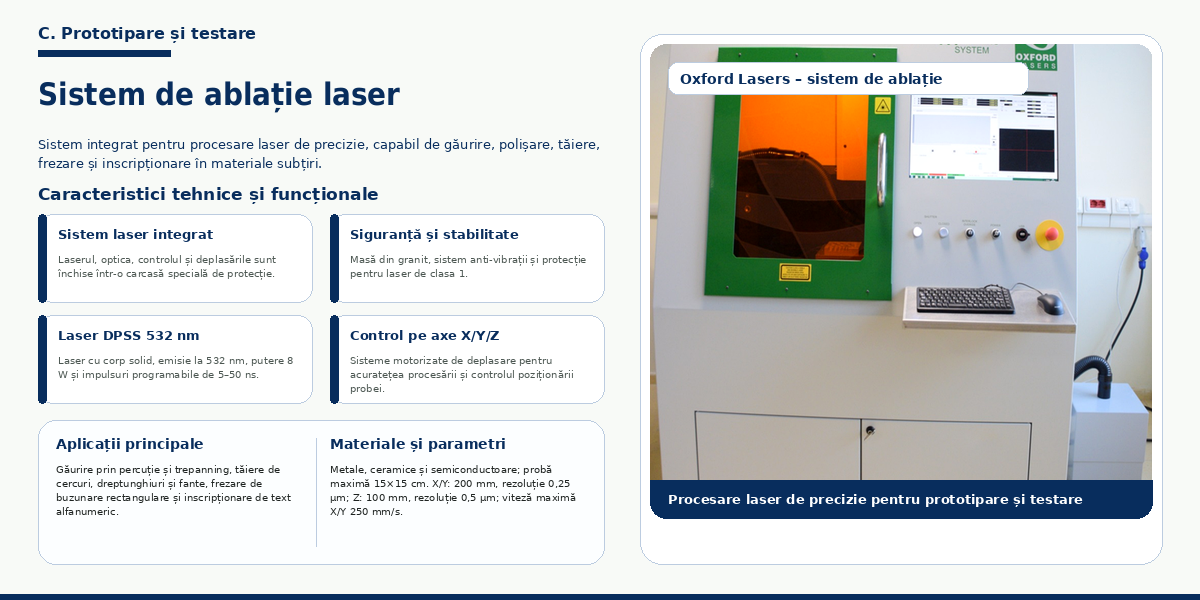

Sistemul este construit astfel încât LASERUL, părțile optice, sistemul de control, sistemul de deplasare să fie închise într-o carcasă specială, cu o masă din granit, cu un sistem anti-vibrații și cu protecție pentru LASERELE din clasa 1. Acest sistem este dotat cu un LASER cu corp solid de tip DPSS (Diode Pumped Solid State) în vizibil, capabil de găurire, polișare, tăiere în materiale subțiri precum: metale, ceramice și semiconductoare. Pentru acuratețea procesării, sistemul este dotat cu sisteme de control al deplasărilor pe X, Y și Z.
Dimensiunea maximă a probei este de 15×15 cm
Specificațiile Laserului :
- laser cu corp solid de tip DPSS cu emisie pe 532 nm;
- puterea laserului este de 8 W;
- laserul funcționează în impulsuri cu durata mai mică de 50 ns. Durata poate fi fixă sau programabilă în intervalul 5 – 50 ns.;
- rata de repetiție a pulsului între 1 kHz și 20 kHz / 21 kHz și 150 kHz;
- stabilitatea energiei de la puls la puls mai mică de 3 % RMS;
- divergența fascicului la unghiul maxim mai mică de 2 mrad
- axe motorizate pe X, Y și Z .
| Numele Axei | Z |
| Deplasare (mm) | 100 |
| Rezoluție (µm) | 0.5 |
| Repetabilitate (µm) | ±1 |
| Acuratețe (µm) | ±6 |
| Viteza maximă (mm/s) | 100 |
| Numele Axei | X | Y |
| Deplasare (mm) | 200 | 200 |
| Rezoluție (µm) | 0.25 | 0.25 |
| Repetabilitate (µm) | ± 0.75 | ± 0.75 |
| Acuratețe (µm) | ±2 | ±2 |
| Viteza maximă (mm/s) | 250 | 250 |
Aplicaţii:
- găurire (percuție și trepanning);
- tăiere (cercuri, dreptunghiuri, fante);
- frezare (buzunare rectangulare);
- inscripționare de text Alfa-numeric.
